Medidor de Energia Multifunção com Memória de Massa - CCK7200S-BACNET-MSTP

Memória de massa de medição com o registro de todas as grandezas elétricas medidas (inclusive as THD de tensão e corrente) em médias integradas de 5 minutos por 35 dias contínuos (na chegada do 36o dia, o primeiro é apagado);

Baixar manual

DESCRIÇÃO


Medidor de energia multifunção;
Classe 0,2% de precisão;
THD de tensão e corrente;
Espectro de harmônica até a 35a ordem;
Memória de massa de medição com 18 parâmetros elétricos;
Classe 0,2% de precisão;
Para montagem em painel, padrão DIN 96mm x 96 mm;
Display de 4 linhas e teclado para operação local;


PORTAS DE COMUNICAÇÃO


Com uso simultâneo:
-RS 485;

PROTOCOLO DE COMUNICAÇÃO


- BACNET (disponível nas portas RS 485);

CARACTERÍSTICAS TÉCNICAS

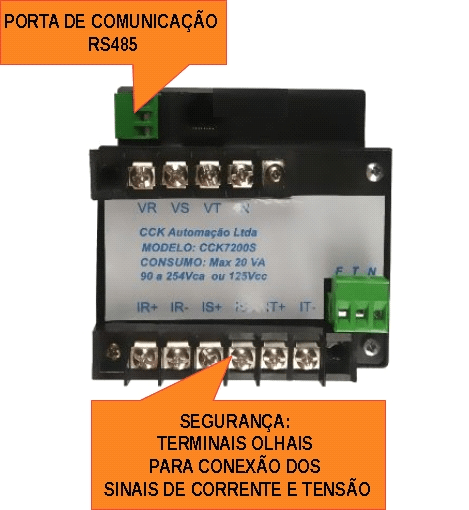

- 3 entradas de sinais de medição de tensão (até 500 Vca);
- 3 entradas de sinais de medição de corrente (até 5 A);
- Corrente medição: de 20 mA até 6 A;
- Tensão de medição: de 30 V a 500 Vca (L/L);
- Classe de exatidão: 0,2 %;
- Portas de comunicação RS 485 e ETHERNET;
- Memória de massa de medição;
- Protocolo de comunicação: BACNET (RS 485) MSTP;
- Nível de proteção: IP 20 em caixa metálica;
- Alimentação: de 90 ~ 240Vca/125 Vcc
- Consumo: 20 VA;
- Consumo dos Tcs: 0,15 VA;
- Freqüência da rede: 47 Hz a 63 Hz;

Tabela de Medição
Grandeza FASE1 FASE2 FASE3
Volt X* X* X* X
Ampére X* X* X* X
VA X X X X
Watt Total, Ponta e F.Ponta X X X X*
Watt hora Total (importado e exportado), Ponta e F.Ponta X X X X*
VAr Total, Indutivo e Capacitivo X X X X*
VAr Reverso Total, Indutivo e Capacitivo       X*
VAr requerida para correção do F.Pot       X
VAr hora X X X X
Fator de Potência X X X X
Demanda X X X X
THD - Ampére X* X* X*
THD - Volt X* X* X*
Frequência       X
Espectro de Harmonicas de Tensão até 30ª Ordem X X X
Espectro de Harmônicas de Corrente até 30ª Ordem X X X
*Registrado na memória de massa (médias de 5min)



DEMANDA TENSÕES e CORRENTES POR FASE HARMÔNICAS POR FASE
