Ficha Técnica
- Inspeções preliminares
Quando receber o equipamento, verifique se este não sofreu nenhum dano no
transporte. Se houver algum problema, contacte a assistência técnica para se certificar sobre as possibilidades de reparos.
- Descrição

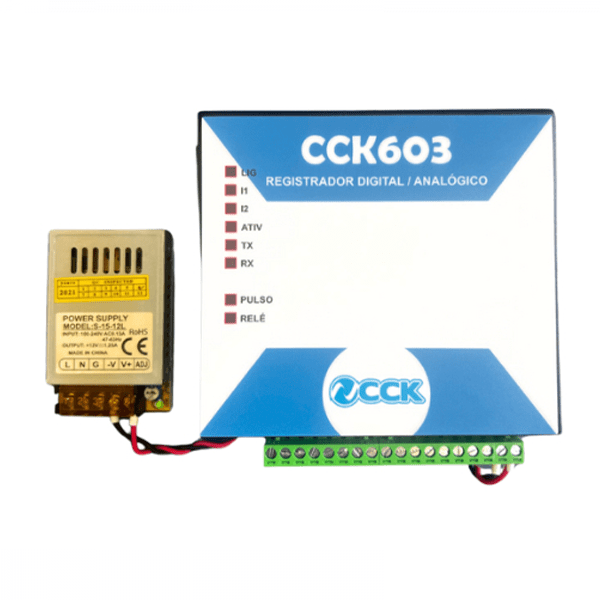

O CCK603 é um equipamento que possui duas entradas de 4 a 20mA e uma entrada de pulsos e cria uma memória de massa com precisão de 5 minutos para os dados coletados.
- Especificação
Alimentação:
- Nominal – bateria 12 a 24 Vcc
- Limites : 10 a 30 Vcc

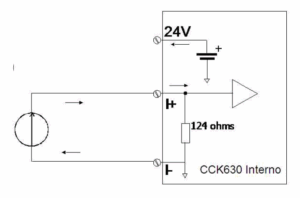

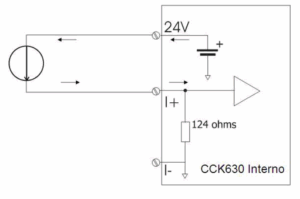

Entradas para transdutores 4-20 mA:
- Excitação: 24Vcc, máx 30 mA, x2;
- Carga: 18 Ohms;
- Fundo de Escala: 35 mA;

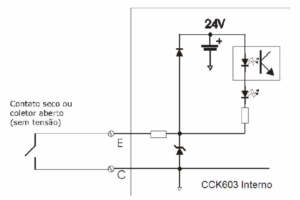

Entrada de Pulso:
- Isolada opticamente
- Excitação: interna, 5 Vcc, 10 mA
- Frequência máxima: 20 Hz
Interface RS-485:
- Isolada opticamente
- Velocidade: fixa, 19200 bps
Saída de alimentação auxiliar para rádio:
- 5Vcc, corrente média de 50 mA, pico de 300 mA
Saída de Comando:
- Relê NA/NF, contatos para 250V 5 A, 25V 10ª
- Comando por mensagem Modbus
LEDs:
- Comunicação RS-485 (Tx e Rx)
- Entrada de Pulso
- Entradas de Corrente (LEDs acendem com corrente maior que 3 mA)
- Atividade
- Power ON
