Analisador de Energia – Analisador CCK7550S

Download Manual

O ANALISADOR DE ENERGIA CCK 7550S para medições itinerantes é baseado no medidor CCK7550S.

Ficha Técnica

O ANALISADOR DE ENERGIA CCK 7550S para medições itinerantes é baseado no medidor CCK7550S com as seguintes características técnicas:

  • Medição de energia e qualidade de energia;
  • 256 amostras por ciclo;
  • Classe de precisão 0,2%;
  • Norma de medição IEC 61000-4-030;
  • Cadastrado no O.N.S. como medidor de qualidade de energia válido para campanhas de medição de qualidade de energia do PRODIST;

TECNOLOGIA ROGOWSKI COM TRANSFORMADORES DE CORRENTE FLEXÍVEIS

  • Precisão: 1%;
  • Isolação: 3,5KV
  • Temperatura de operação: -20ºC até + 70ºC;
  • Diâmetro: 12 cm;
  • Comprimento: 100 cm;

INÉDITO

Faixa de corrente: de 50A até 5000 A programáveis;

AFERIÇÃO DE MEDIDORES

Sensores de corrente de 5A/5A, ideal para serem utilizados na aferição de medidores (acessório opcional):

MEDIÇÃO DE CORRENTE E TENSÃO DE NEUTRO (OPCIONAL)

Para estes casos são fornecidos 4 sensores de corrente e 4 garras para tensão.

RECURSOS PARA O FASEAMENTO

Página HTML embutida para leitura das principais grandezas incluindo o Diagrama Fasorial.

MEMÓRIAS

O ANALISADOR CCK 7550S dispõe de vários tipos de registro em memória com uso simultâneo:

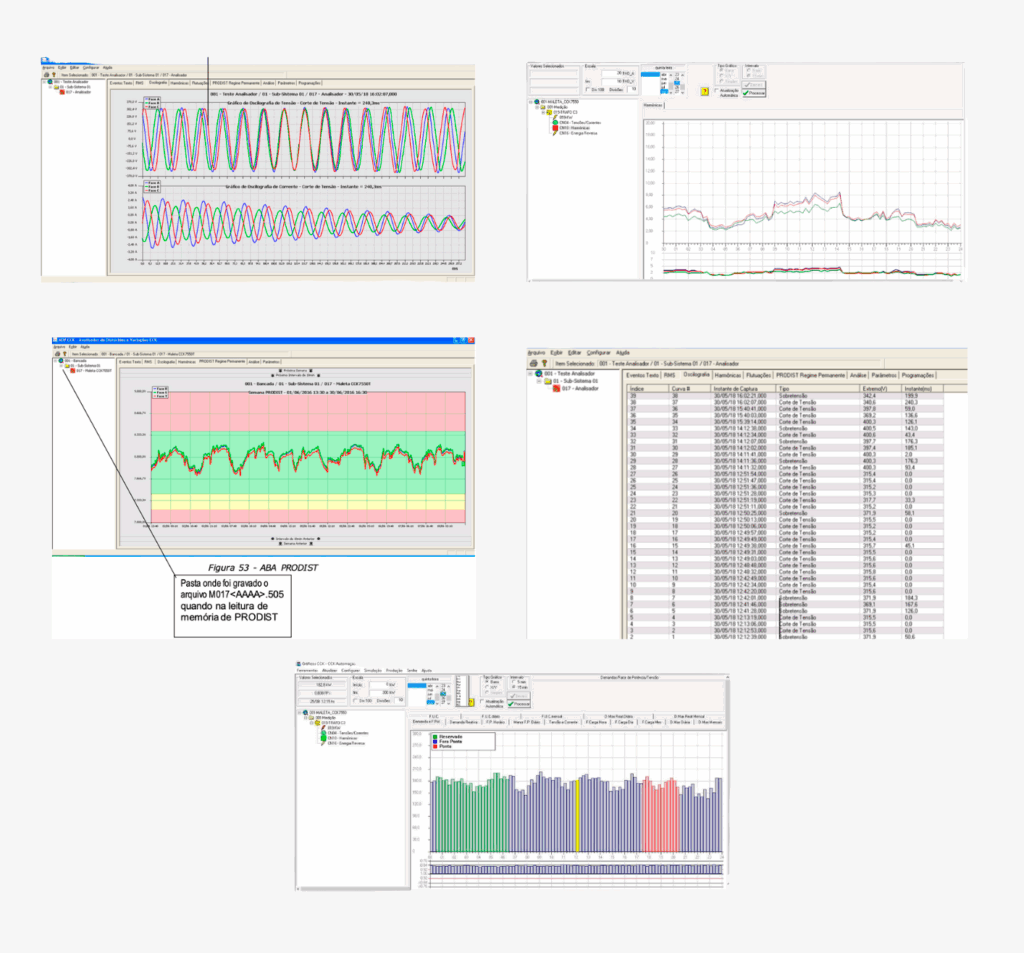

SW CCK ADV

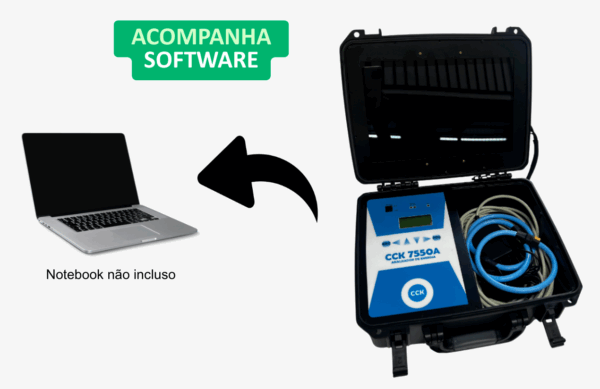

Acompanha ao ANALISADOR CCK 7550S o poderoso software SW CCK ADV, que permite a completa operação e emissão de relatórios de energia elétrica:

EVENTOS

2048 registros de eventos textos (VTCD, frequencia, etc).

RMS

60 curvas RMS para as correntes onde em cada curva são gravados 180 ciclos com o valor RMS de tensão e corrente.

PRODIST MÓDULO 8.0 – TENSÃO EM REGIME PERMANENTE

65 dias com a medição das 3 fases de tensão em regime permanente com indicação das violações.

PRODIST MÓDULO 8.1 – VTCDs, DISTORÇÃO HARMÔNICA, FLICKER, ETC

Memória de qualidade de energia de acordo com o PRODIST módulo 8.1 já com o cálculo do fator de impacto para os VTCDs (Variações de Tensão de Curta Duração).

REGISTROS DE GRANDEZAS ELÉTRICAS

Memória de registro de grandezas elétricas. Intervalo de integração programável de 1 segundo até 1 hora.

OSCILOGRAFIA

Registro de 60 curvas das 3 fases de tensão e corrente com 16 ciclos de duração cada uma.

OPERAÇÃO VIA INTERNET

Permite que, SEM CUSTO ADICIONAL(1), o usuário faça toda a operação a distância, via celular:

  • Monitoração em tempo real;
  • Leitura das memórias;
  • Geração de relatórios.

1 – Custo somente do acesso ao sistema. Não inclui custos com equipamentos para conexão a internet e/ou planos de acesso.

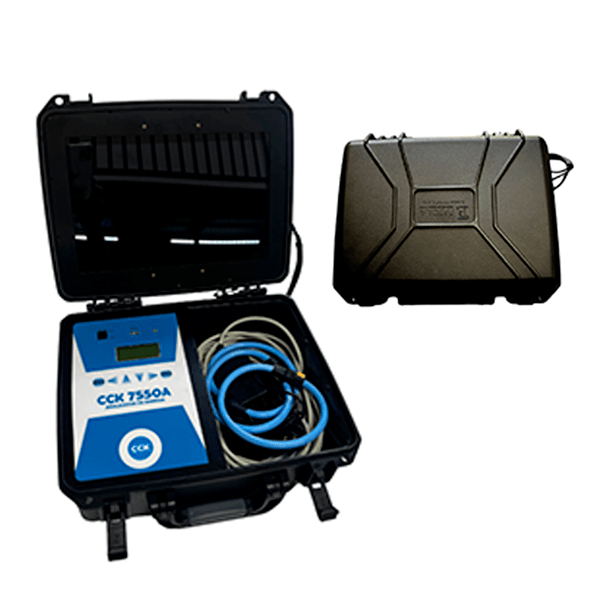

ACOMPANHA MOCHILA PERSONALIZADA CCK

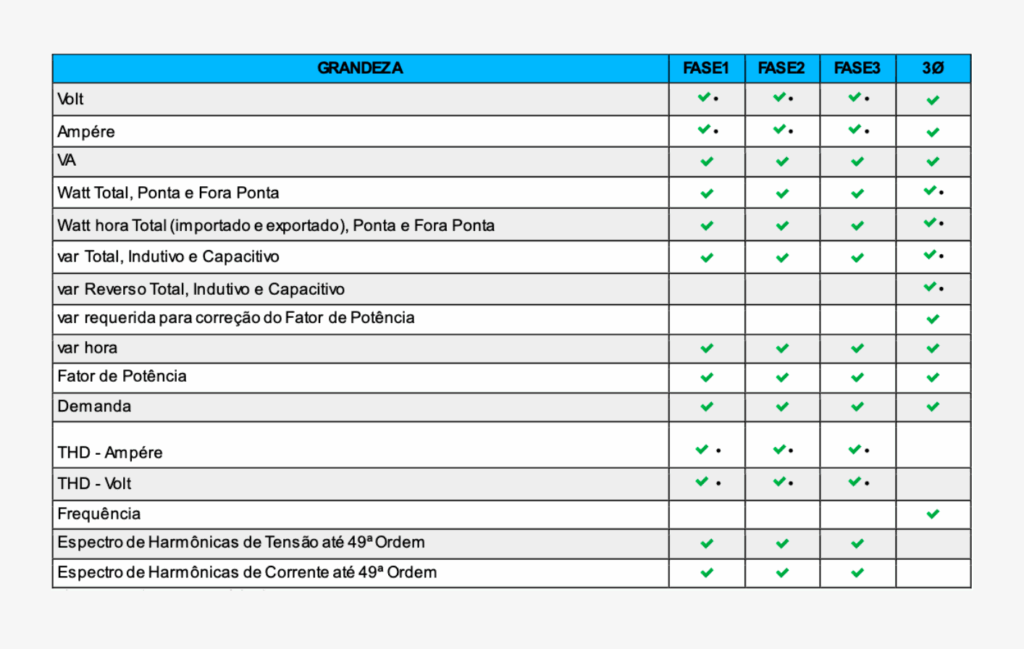

Tabela de Medição
Grandeza FASE1 FASE2 FASE3
Volt X* X* X* X
Ampére X* X* X* X
VA X X X X
Watt Total, Ponta e F.Ponta X X X X*
Watt hora Total (importado e exportado), Ponta e F.Ponta X X X X*
VAr Total, Indutivo e Capacitivo X X X X*
VAr Reverso Total, Indutivo e Capacitivo X*
VAr requerida para correção do F.Pot X
VAr hora X X X X
Fator de Potência X X X X
Demanda X X X X
THD – Ampére X* X* X*
THD – Volt X* X* X*
Frequência X
Espectro de Harmonicas de Tensão até 49ª Ordem X X X
Espectro de Harmônicas de Corrente até 49ª Ordem X X X
*Registrado na memória de massa (médias de 5min)

Informações Técnicas

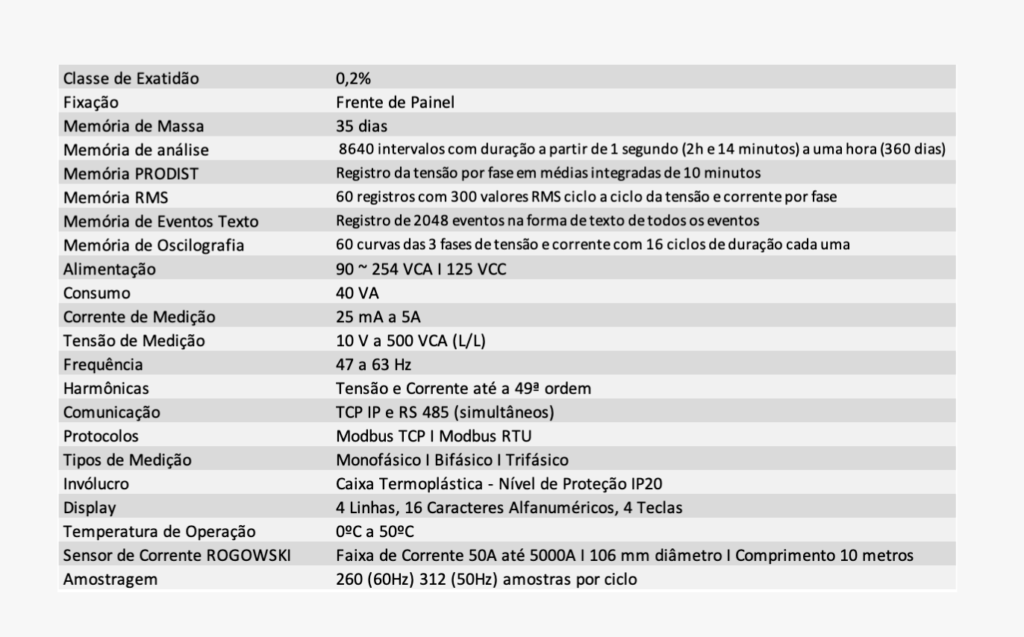

CARACTERÍSTICAS TÉCNICAS

– 4 entradas de corrente – 3 fases e neutro – (sinal rugowski);
– 4 entradas de tensão- 3 fases e neutro ? (até 500 VAC);
– Porta de comunicação ETHERNET;
– 7 memórias de registro de dados: massa de medição (intervalo de integração fixo em 5 minutos), grandezas elétricas (intervalo de integração programável a partir de 1 segundo), eventos, RMS, oscilografia, PRODIST módulo 8.0 e PRODIST módulo 8.1;
– Página fiscal HTML com fasores de faseamento;
– Alimentação pelo sinais de tensão de medição (até 500 VAC);
– Grau de proteção IP 65;
– Display: 4 linhas, 16 colunas;
– Tensão de medição: de 30 V a 500 VAC (L/L);
– Amostragem: 256 amostras por ciclo;
– Classe de exatidão: 0,2 %;
– Porta RJ45 para supervisão e programação;
– Temperatura de Operação: -20º a 70º C;

Dimensão
